Instrument atau Alat-alat Ukur

Sejak jaman dahulu orang telah melakukan pengukuran, seperti mengukur luas tanah, mengukur massa badannya, dan mengukur selang waktu antara matahari terbit sampai tenggelam. Anda pasti telah mengetahui definisi mengukur, yaitu proses membandingkan suatu besaran yang diukur dengan besaran tertentu yang telah diketahui atau ditetapkan sebagai acuan.

Pada pengukuran yang berbeda Anda mungkin membutuhkan alat/ instrumen yang berbeda pula. Misalnya, saat mengukur panjang jalan Anda menggunakan meteran, tetapi saat menimbang berat badan Anda menggunakan neraca. Berikut akan Anda pelajari instrumen pengukur panjang, massa, dan waktu.

1. Alat Ukur Panjang

Penggaris/mistar, jangka sorong, dan mikrometer sekrup merupakan contoh alat ukur panjang. Setiap alat ukur memiliki ketelitian yang berbeda, sehingga Anda harus bisa memilih alat ukur yang tepat untuk sebuah pengukuran. Pemilihan alat ukur yang kurang tepat akan menyebabkan kesalahan pada hasil pengukuran.

a. Mistar

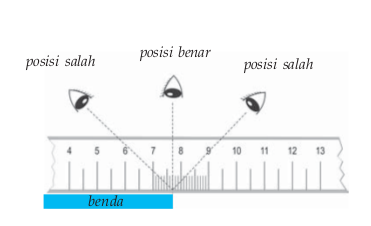

Alat ukur panjang yang sering Anda gunakan adalah mistar atau penggaris. Pada umumnya, mistar memiliki skala terkecil 1 mm atau 0,1 cm. Mistar mempunyai ketelitian pengukuran 0,5 mm, yaitu sebesar setengah dari skala terkecil yang dimiliki oleh mistar. Pada saat melakukan pengukuran dengan menggunakan mistar, arah pandangan hendaknya tepat pada tempat yang diukur. Artinya, arah pandangan harus tegak lurus dengan skala pada mistar dan benda yang di ukur. Jika pandangan mata tertuju pada arah yang kurang tepat, maka akan menyebabkan nilai hasil pengukuran menjadi lebih besar atau lebih kecil. Kesalahan pengukuran semacam ini di sebut kesalahan paralaks.

Cara membaca yang tepat akan mendapatkan
 hasil pengukuran yang akurat.

b. Jangka Sorong

Jangka sorong terdiri atas dua bagian, yaitu rahang tetap dan rahang geser. Skala panjang yang terdapat pada rahang tetap merupakan skala utama, sedangkan skala pendek yang terdapat pada rahang geser merupakan skala nonius atau vernier. Nama vernier diambilkan dari nama penemu jangka sorong, yaitu Pierre Vernier, seorang ahli teknik berkebangsaan Prancis.

Skala utama pada jangka sorong memiliki skala dalam cm dan mm. Sedangkan skala nonius pada jangka sorong memiliki panjang 9 mm dan di bagi dalam 10 skala, sehingga beda satu skala nonius dengan satu skala pada skala utama adalah 0,1 mm atau 0,01 cm. Jadi, skala terkecil pada jangka sorong adalah 0,1 mm atau 0,01 cm.

Jangka sorong tepat digunakan untuk mengukur diameter luar, diameter dalam, kedalaman tabung, dan panjang benda sampai nilai 10 cm. Untuk lebih memahami tentang tentang jangka sorong, perhatikan Gambar berikut.!

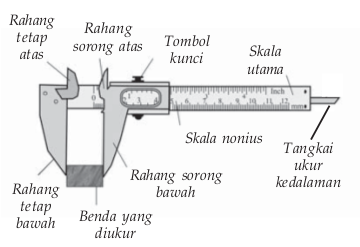

Jangka sorong dan bagian-bagiannya.

c. Mikrometer Sekrup

Mikrometer sekrup sering digunakan untuk mengukur tebal benda- benda tipis dan mengukur diameter benda-benda bulat yang kecil seperti tebal kertas dan diameter kawat. Mikrometer sekrup terdiri atas dua bagian, yaitu poros tetap dan poros ulir. Skala panjang yang terdapat pada poros tetap merupakan skala utama, sedangkan skala panjang yang terdapat pada poros ulir merupakan skala nonius. Skala utama mikrometer sekrup mempunyai skala dalam mm, sedangkan skala noniusnya terbagi dalam 50 bagian. Satu bagian pada skala nonius mempunyai nilai 1/50 × 0,5 mm atau 0,01 mm. Jadi, mikrometer sekrup mempunyai tingkat ketelitian paling tinggi dari kedua alat yang telah disebutkan sebelumnya, yaitu 0,01 mm. Perhatikan gambar berikut!

Mikrometer sekrup dan bagian-bagiannya.

2. Alat Ukur Massa

Massa benda menyatakan banyaknya zat yang terdapat dalam suatu benda. Massa tiap benda selalu sama dimana pun benda tersebut berada. Satuan SI untuk massa adalah kilogram (kg).

Alat untuk mengukur massa disebut neraca. Ada beberapa jenis neraca, antara lain, neraca ohauss, neraca lengan, neraca langkan, neraca pasar, neraca tekan, neraca badan, dan neraca elektronik. Setiap neraca memiliki spesifikasi penggunaan yang berbeda-beda. Jenis neraca yang umum ada di sekolah Anda adalah neraca tiga lengan dan empat lengan.

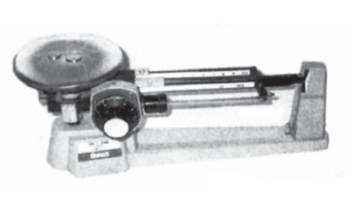

Neraca tiga lengan.

Pada neraca tiga lengan, lengan paling depan memuat angka satuan dan sepersepuluhan, lengan tengah memuat angka puluhan, dan lengan paling belakang memuat angka ratusan. Cara menimbang dengan menggunakan neraca tiga lengan adalah sebagai berikut.

1. Posisikan skala neraca pada posisi nol dengan menggeser penunjuk pada lengan depan dan belakang ke sisi kiri dan lingkaran skala diarahkan pada angka nol!
2. Periksa bahwa neraca pada posisi setimbang!
3. Letakkan benda yang akan diukur di tempat yang tersedia pada neraca!
4. Geser ketiga penunjuk diurutkan dari penunjuk yang terdapat pada ratusan, puluhan, dan satuan sehingga tercapai keadaan setimbang!
5. Bacalah massa benda dengan menjumlah nilai yang ditunjukkan oleh penunjuk ratusan, puluhan, satuan, dan sepersepuluhan!

3. Alat Ukur Waktu

Standar satuan waktu adalah sekon atau detik (dalam buku ini akan digunakan sekon). Alat yang digunakan untuk mengukur waktu biasanya adalah jam atau arloji. Untuk megukur selang waktu yang pendek di gunakan stopwatch. Stopwatch memiliki tingkat ketelitian sampai 0,01 detik. Alat ukur yang paling tepat adalah jam atom. Jam ini hanya digunakan oleh para ilmuwan di laboratorium.

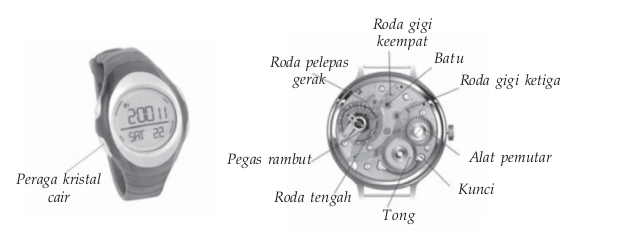

Arloji dan bagian-bagiannya.

Arloji ada dua jenis, yaitu arloji mekanis dan arloji digital. Jarum arloji mekanis digerakkan oleh gerigi mekanis yang selalu berputar, sedangkan arloji digital berdasarkan banyaknya getaran yang dilakukan oleh sebuah kristal kuarsa yang sangat kecil. Arloji akan bekerja sepanjang sumber energinya masih ada. Ketelitian arloji adalah 1 sekon. Kelemahan arloji mekanis maupun digital adalah selalu bergerak sehingga sulit dibaca secara teliti.

Waktu yang terbaca pada arloji mekanis ditunjukkan oleh kerja ketiga jarum, yaitu jarum jam, jarum menit, dan jarum detik. Jarum jam bergerak satu skala tiap satu jam, jarum menit bergerak satu skala tiap satu menit, jarum detik bergerak satu skala tiap satu detik. Cara membaca untuk arloji digital sangat mudah sebab angka yang ditampilkan pada arloji sudah menunjukkan waktunya.
